程泰机械 I GTZ-1500 series · 多刀塔型车铣复合机

浏览量:7 2025/1/9 16:03:20 大湾区工博会

程泰机械 GTZ-1500系列 ,是针对高效量产，工序复杂零件的最佳选择。此机型以高刚性60度斜床为基础，搭载双主轴、双Y轴及双动力刀塔的先进结构设计，一台机器解决您各种工件加工需求。



系列优势

Advantage

极小的占地面积

6.5

m²

占地面积节省40%

加工长度

590

mm

充裕的加工范围


双Y轴控制功能

±42

mm

Y1轴行程

双Y轴控制功能

±33

mm

Y2轴行程

* Y轴控制功能可满足偏心铣削、钻孔等加工需求，从而完成更为复杂的加工任务



加工展现

Processing display


上、下刀塔可灵活支援第一或第二主轴，亦可由双主轴夹持工件两端进行高精度的同步平衡车削，工序的安排较一般机型更为弹性。此外，最高八轴控制、X1/Z1/C1/Y四轴同动加工能力，以往困难的加工，现可轻易克服。


工件实例展示





自制动力刀塔

Self made power turret

最高可装设

48

支刀

（半分度）

上刀塔24支刀

        +

下刀塔24支刀

· 全系列动力刀塔皆有程泰自主研发

· 12支刀或24支刀塔，满足各种需求

· 高速伺服换刀系统，临刀换刀仅需0.2秒

· 高品级曲齿离合器精密定位刀盘

· 选用程泰动力刀具座，对应各类加工模式

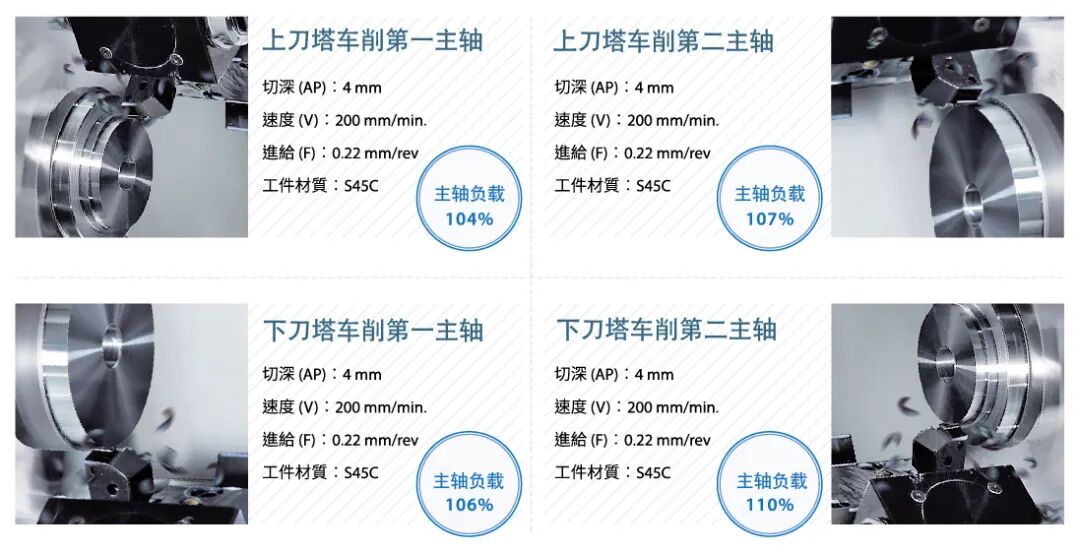

切削能力

Cutting ability

刀塔在装设刀具以外，亦可安装顶针、中心架、工件支撑架等多种辅助加工设备，让加工更有弹性。




双Y轴控制功能

Control function

· Y轴控制功能可实现 X、Y、Z、C 四轴同动的偏心铣削、钻孔和攻牙。并能改善多项零件加工精度，例如高精度铣槽及 X轴偏心钻孔。

· 配备Y轴控制功能的上、下刀塔，不仅让 GTZ-1500 系列能铣削复杂零件，工序的安排也较一般对向式双 Y 轴的机型更为弹性，从而提高效率。




设备参数

Parameter
